解決方案

Solutions

大型機房監控拼接屏系統解決方案

閱讀【5308次】 日期【2018-07-25】

  此文小編跟大家分享的是機房集中監控系統技術方案。本方案根據當前的具體需要,并結合機房集中監控系統建設領域(包括機房環境、機房動力、機房安防、機房消防、機房網絡等)的長期設計、工程經驗,提出了一個既考慮系統的高效率和高度可用性,又同時具有先進性、可靠性和擴展能力的系統集成方案,力爭為您不斷發展提供機房的安全支持。>>>推薦閱讀:《拼接屏方案效果圖》

工程范圍

  機房綜合監控系統。包括機房環境監控子系統、機柜微環境監控子系統、漏水監控子系統、新風監控子系統、空調監控子系統、空氣采樣監測子系統、UPS監控子系統、蓄電池組監控子系統、配電柜監控子系統(含配電開關檢測)、視頻監控子系統、門禁監控子系統、紅外入侵子系統、消防監控子系統、防雷接地監控子系統、設備集中監控系統等部分組成。>>>推薦閱讀:《拼接屏成功案例》

設計的準則

  機房集中監控系統的設計和施工必須符合現行國家法律、法規和相關規定及行業標準,應具備先進性、實用性、可靠性并具有觀賞性、經濟性和管理性。

1.先進性

  機房集中監控系統設計應充分體現信息系統核心的特點,采用目前比較先進的技術和材料,滿足節能環保的要求,考慮未來機房發展趨勢,將數據中心建設成為一個先進的智能化信息數據處理和控制中心。

2.實用性

  所選用的技術和材料均在以往的工程實踐中得到檢驗,都能最大限度的滿足本機房目前及未來發展的需要。

3.可靠性

  設計和選材應符合消防、環保要求,在整體上具有高度的安全性、可靠性。

  機房集中監控系統設計在風格上應簡單明了,軟件開發既滿足功能要求,又降低成本為原則,方案設計應具有較好的性價比。

4.管理性

  必須建立一套全面、完善的機房管理和監控系統(機房集中監控系統)。所選用的設備應具有智能化,可管理的功能,同時采用先進的管理監控系統設備及軟件,實現先進的集中管理監控,實時監控、監測整個機房的運行狀況,實時燈光、語音報警,實時事件記錄,這樣可以迅速確定故障,提高運行可靠性,簡化機房管理人員的維護工作,從而為其數據數據中心安全、可靠的運行提供最有力的保障。

設計要求

  機房集中監控系統的總體解決方案圍繞上述機房建設目標,把計算機機房各組成系統有機的結合起來,根據計算機科學的發展趨勢,長遠規劃,因地制宜,采用優質材料及先進工藝確保環境指標的實現,通過科學合理的設計方案,精心施工、安裝,采用當前國內外先進的技術和新材料、新設備;為計算機設備和工作人員創造一個安全、可靠、寬松、舒適的工作場地,從而能夠保證計算機系統的可靠性;延長計算機系統的使用壽命;滿足計算機用戶的特殊要求。

機房集中監控系統設計總體目標

總體目標

  本方案將環境、動力、安防、IT監控結合在一起,提出建設基于TCP/IP傳輸技術的數字化、網絡化機房監控系統工程。在方案設計里,廣州市信控信息科技有限公司開發的機房智能專業監控組態軟件,結合了多種環境監測傳感設備、前端采集設備,所有的信息采集與控制均通過企業內部的網絡通道進行。

  采用多級結構的監控網建設:即每個機房IP監控單元與監控中心傳輸采用內部專網方式,一旦各個機房的監控網絡建立,將IP監控設備安裝在標準機架上,各自分配好IP地址,實現多個機房的聯網參數監控和告警的查詢、排序、統計等功能。

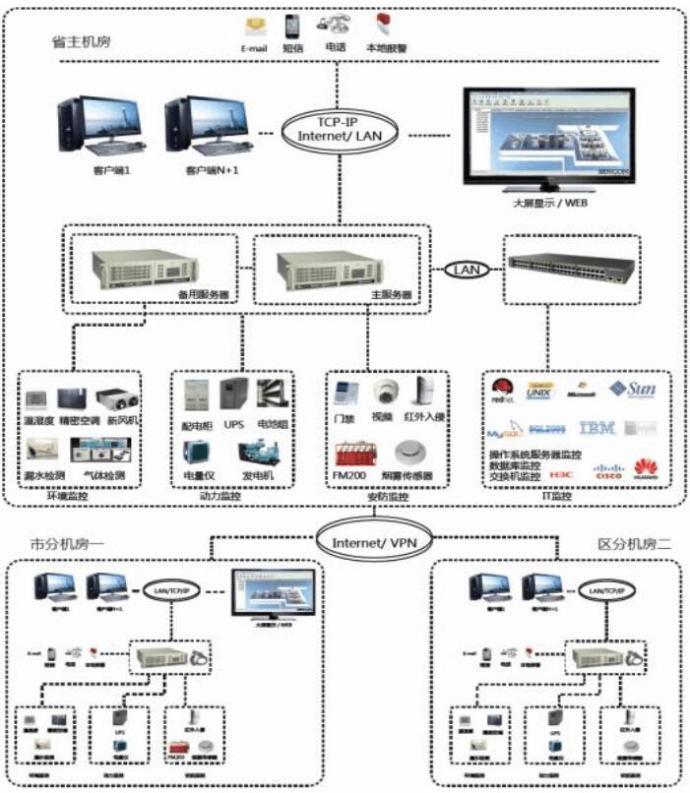

監控系統主要包括三個部分構成:前端采集器、信號采集單元、監控中心。下圖為監控系統拓撲圖,采用網絡接入監控網可以做到全部聯網。

拼接屏監控系統圖

拼接屏監控系統圖


監控拼接大屏各組成部分:

從功能結構上,本次機房環境監控系統主要涉及環境監控設備、各種動力設備、機電設備和安防子系統,各子系統主要監控對象包括:

監測1個配電柜及列頭柜供電參數的狀態及能耗情況;

監測1個配電柜中各16路配電開關的通斷狀態;

UPS設備:1臺UPS,監測UPS工作狀態、報警狀態和采集各種運行參數;

空調設備:5臺精密空調,系統對其運行參數、運行模式、運行狀態進行全面的監視;在權限之內,可以進行遠程控制啟停和設置參數;

防雷監測:監測由防雷預警系統或者防雷器提供的接點報警信號,監測防雷系統的報警狀態;

新排風系統監測:監測由新排風系統提供的接點報警信號,監測新排風系統的工作狀態;并可以通過軟件進行與門禁、空調等系統的聯動;

紅外報警監測:監測由紅外報警主機提供的接點報警信號,監測紅外報警系統的工作狀態;并可以通過軟件進行與門禁、視頻等系統的聯動;

蓄電池監測:通過安裝蓄電池監測儀,實時監測電池組中單體電壓、電流、溫度、總電壓等參數實現數據采集;

溫濕度監控:3個點,監測機房內溫度、濕度變化;

機柜微環境監控:監測1個重要機柜的環境狀況;

漏水監測:5套,監控機房5臺精密空調下方及空調進出水管的漏水情況;

門禁監控:1套門禁系統,監控現場2道門的人員出入情況,實現“進門指紋驗證+出門按出門按鈕”;

消防監測:監測由消防控制箱提供的接點報警信號,監測消防監控區的消防報警狀態;
