多屏拼接控制器
· 支持多塊屏幕拼接顯示；
· 支持所有輸入輸出通道都為獨立卡，可以熱插拔，根據需求靈活配置，便于維護;
· 支持Web 操作，以太網和 RS-232 控制;
· 支持在單屏中可開4個窗口，調整為任意長寬比 ;
· 支持RGB、DVI、HDTV、S-Video、NTSC/PAL 輸入信號;
· 支持所有窗口可任意漫游、疊加、縮放;
· 支持RGB 和 DVI 輸出信號;
· 支持平穩地調整輸入信號大小和移動輸入信號.
液晶拼接屏系列產品分享至：
產品描述及應用：

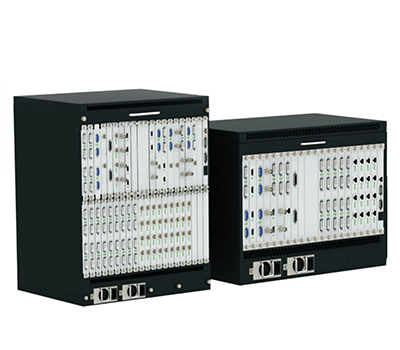

ZYST-MS3000多屏幕拼接控制器最大能支持40塊屏幕的拼接顯示，并支持多種視頻輸入模式，包括復合視頻（ DVD 或攝像頭信號），電腦信號（VGA 和 DVI 信號）等。其中對復合視頻，能做到NTSC/PAL制式自適應；對計算機視頻，能支持目前幾乎所有的常見顯示分辨率；數字視頻可支持 1080P 高清信號。多屏幕拼接控制器支持 RGB/DVI 同時輸出方式，支持所有常見的現實分辨率。
ZYST -MS3000 專為移動和惡劣環境設計， 包括作戰指揮中心、海軍和空降控制臺以及軍用運輸裝置等。為了適應惡劣的環境條件，獲得可靠的顯示效果，它在結構上做了許多改進，包括加固機箱、增加空氣過濾以及加強通風等。通過 RS-232 或以太網端口的命令行接口或標準 Web 瀏覽器的圖形化界面，可以輕松地設置并控制所有功能。
ZYST -MS3000 秉承了中煜視通一貫的出色質量和高可靠性，是要求最苛刻的關鍵任務應用領域的理想解決方案。
技術規格：
| 型號 | ZYST-MS3000 |
| 實時RGB采集 | 輸入信號格式（RGB輸入通道數） | VGA（Sub-15）或者DVI (DVI-I ) 100路（可選） |
| 單通道最多窗口數 | 4路 | |
| 輸入通道最大分辨率（輸入信號格式） | 1920X1080 @60Hz DVI 、HDMI、SDI、VGA、Video、NTSC/PAL |
| 視頻采集 | 視頻輸入通道數 | 100路（可選） |
| 單通道最多視頻窗口數 | 最多4路 |
| 拼接輸出通道 | 輸出信號格式 | VGA（Sub-15）或者DVI (DVI-I ) |
| 最大輸出通道數 | 200路、 級聯可驅動256個顯示單元 | |
| 輸出通道最大分辨率 | 1920X1080 @60Hz |
| 控制軟件 | 控制接口 | 串口RS-232 、網口 RJ-45 |
| 控制協議 | 串口協議 、TCP/IP | |
| 控制軟件 | 多屏幕拼接控制軟件 |
| 其他規格 | 尺寸 | 600cm x 400cm x 400 cm |
| 重量 | 20 Kg | |
| 輸入電壓 | AC 220V-240V 60Hz | |
| 功率（備份電源） | 300W | |
| 平均故障時間 | 1+1 冗余備份 （可選） |
