高壓注漿機廣泛應用于地下人防、洞庫、泵房、水池、水壩遂道、巖基、地纜溝等工程進行堵水、補漏、防滲透，在水池、污水池伸縮縫、斷裂縫、交接縫防水堵漏、地下室防水堵漏、地下工程人防工程防水堵漏、沉井堵漏、電梯井防滲堵漏、涵洞防水堵漏、公路隧道、鐵路隧道、橋梁隧道防水堵漏工程等。
一、活塞式注漿機工作原理
活塞式注漿機又稱為活塞式注漿泵，活塞泵，活塞式注漿機是由傳動機構和泵體兩部分組成。裝于底座上。由三角皮帶及一對齒輪將電機回轉運動傳遞至曲軸，再通過連桿、十字頭使活塞產生往復運動，齒輪箱為封閉式，采用飛濺潤滑各運動部分，利用活塞的往復運動來輸送液體的設備稱活塞泵?；钊阶{機工作原理：在活塞往復運動的過程中，當活塞向外運動時，出口逆止門在自重和壓差作用下關閉，進口逆止門在壓差的作用下打開．將液體吸人泵腔。當活塞向內開壓時，泵腔內壓力升高，使進口逆止門關閉，出口逆止門開啟將液體壓入出口管道。
二、傳統注漿機自身存在以下缺點：
1）啟動電流大，對電機沖擊大，容易損壞電機。
2）工作條件惡劣，噪音大。
3）自動化程度低，無法調節速度，波動大，不穩定，精度低。
4）電量損耗大，不節能。
三、變頻改造后對系統有以下優點：
可以根據工藝要求自由調節磨粉機電機速度，提高工作效率，節省不必要的電能耗損
1）保證機械負荷的均勻加減，使機械處于較為平緩的負荷變動，防止電機、工作裝置動作的大起大落，延長使用壽命。
2）具有很好的過流保護功能，如出現設備堵轉或設備缺潤滑油導致電機負載過重，只要變頻器保護動作電流值設置得當，能非常好的保護電機和設備，防止其過載燒壞。
3）能改善功率因數、節能，
4）轉矩補償與提升功能，對恒轉矩負載更為適用。
5）可以自由靈活的設置各種參數，如加減速時間等

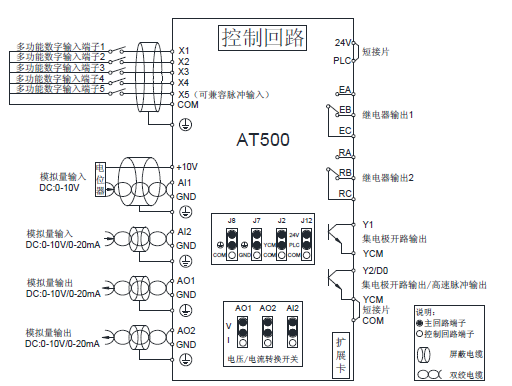

控制電氣圖
四、參數設置
F0.17、F0.18(加減速時間)
F1.00-F1.05（電機參數，可根據電機銘牌進行設置）
F2.00-F2.03(輸入端子功能設置：正轉運行-1、正轉點動-4、故障復位-9)
F6.13-F6.15(電流保護功能)
調試過程說明
在各線路正確的前提下，通電測試。
根據參數把要修改的參數輸入變頻器，
將變頻器設置為鍵盤操作模式，按運行鍵、停止鍵，觀察電機是否能正常地啟動、停止，鍵盤顯示是否正常。若無法正常啟動請檢查各線路是否正常或根據變頻器顯示的錯誤代碼查閱說明書，參考說明書的原因分析選擇解決方案。若仍存在問題請聯系技術支持。
五、相關注意事項
確保電源完全切斷10分鐘以后，方可打開變頻器面蓋，嚴禁帶電改動變頻器線路。
核實變頻器的額定輸入電壓是否與交流供電電源的電壓一致。如輸入電壓等級不一致，將有可能導致變頻器的損壞。
請按順序安裝，即安裝好主體后再接線以防出現電擊事故或損壞變頻器。
變頻器出廠前已通過耐壓試驗，用戶不可再對變頻器進行耐壓試驗。
務必將變頻器的接地端子和電動機外殼連接到接地線。接地線應使用銅芯線，截面積在4cm2以上，接地電阻必須小于10Ω。
嚴禁將控制端子中A、B、C以外的端子接上交流220V 電源，否則有損壞變頻器的危險。
嚴禁將交流電源接到變頻器的輸出端子U、V、W上，否則將會造成變頻器的損壞。

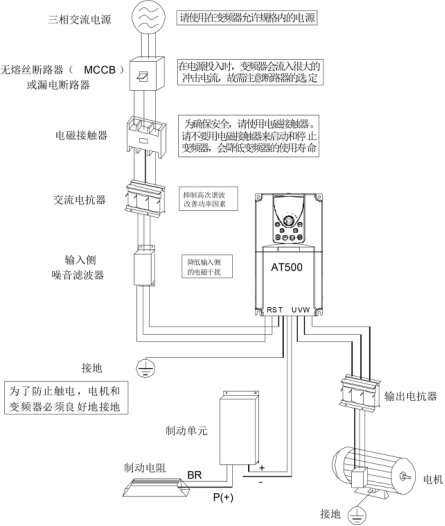

六、配件選型說明
1） 斷路器有過流保護作用，可避免后接設備故障擴大,安裝時須注意斷路器容量。
2）電磁接觸器用在變頻器故障時切斷主電源，并防止掉電或故障后的再起動。
3）由于變頻器輸出是高頻脈沖電壓，因此有高頻漏電發生；在變頻器的輸入端安裝漏電斷路器時，建議選用專用漏電斷路器。建議漏電斷路器選型為B型，漏電流設定值為300mA。
4）輸入交流電抗器能降低三相交流電源不平衡所帶來的影響，提高變頻器輸入端的功率因數，降低變頻器因接入大容量電機對整流電路造成的損害。
5）直流電抗器可以提高變頻器整機效率和熱穩定性；有效消除輸入側高次諧波對變頻器的影響，減少對外傳導輻射和干擾。
6）輸入、輸出EMI濾波器用來減小來自電網或變頻器產生的電磁或射頻干擾。
7）制動組件用來消耗某些位能或慣性較大負載向變頻器回饋的能量，避免因泵升電壓過高導致變頻器跳閘，同時亦可起快速停機的作用。
8）輸出交流電抗器可以有效濾除變頻器輸出電流中的高次諧波分量，抑制因高次諧波引起的電磁干擾。同時可以改善電流波形，減小電機運行噪音和溫升，提高電動機運行的穩定性。另外，當電機電纜較長時，為了避免因電纜分布電容引起的漏電流的影響，也有必要裝設輸出交流電抗器。
注：用戶可參考說明書進行配件選型。
